由西安電子科技大學的研究團隊在學術期刊 IEEE Transactions on Electron Devices 發布了一篇名為 C-Band β-Ga₂O₃-on-SiC RF Power MOSFETs With High Output Power Density and Low Microwave Noise Figure（具有高功率密度和低微波噪聲系數的 C 波段 β-Ga₂O₃-on-SiC 射頻功率 MOSFET）的文章。

1. 項目支持

本研究部分由國家自然科學基金委員會（NSFC）資助，項目編號為62222407、62421005，部分由廣東省基礎與應用基礎研究基金資助，項目編號為2023B1515040024。

2. 背景

β-氧化鎵（β-Ga₂O₃）因其極高的臨界擊穿場強和優異的巴利加優值，被認為是繼 GaN 和 SiC 之后，制造下一代射頻（RF）和功率電子器件的極具潛力的材料。然而，β-Ga₂O₃ 的一個核心缺點是其極低的熱導率，這會導致器件在 RF 大功率工作時產生嚴重的自熱效應，極大地限制了其性能輸出。將 Ga₂O₃ 薄膜異質外延生長在具有高熱導率的碳化硅襯底上，是解決其散熱問題的關鍵策略。對于 RF 功率放大器應用，器件需要同時具備高輸出功率密度、高附加功率效率（PAE）和低噪聲系數。在單一器件中同時實現這些高性能指標是一個巨大的挑戰。

3. 主要內容

在本研究中，研究團隊證明了通過采用高摻雜通道以降低通道電阻，并使用高熱導率的 SiC 襯底以增強散熱性能，β-Ga₂O₃-on-SiC 射頻功率金屬氧化物半導體場效應晶體管（MOSFET）可在 C 頻段應用中實現高輸出功率密度（P_out）。通過此設計，β-Ga₂O₃-on-SiC 射頻 MOSFET 展現出 730 mA/mm 的漏極電流密度（I_D）和 81 mS/mm 的峰值跨導（gm）。由此，截止頻率（f_T）和最大振蕩頻率（f_max）分別達到 19.2 GHz 和 35.3 GHz。在高漏極偏壓（V_DS）工作條件下，由于自加熱效應得到抑制，射頻功率性能表現優異，輸出功率密度（P_out）在 4 GHz 時為 3.5 W/mm，在 6 GHz 時為 3.2 W/mm。據作者所知，這是 C 頻段所有 β-Ga₂O₃ 射頻功率場效應晶體管中最高的 P_out 值。此外，本研究還探討了 β-Ga₂O₃ 射頻 MOSFET 在 2–15 GHz 頻率范圍內的微波噪聲特性。該器件在 2 GHz 時可實現最低噪聲系數（NF_min）為 1.4 dB，在 4–6 GHz 時為 1.8–2.5 dB。具有高摻雜通道和高熱導率襯底的 β-Ga₂O₃ 射頻功率 MOSFET 驗證了其在未來高功率、高頻和低噪聲射頻電子學中的巨大潛力。

4. 創新點

● 首次在單一的 β-Ga₂O₃ RF 晶體管中，同時實現了高輸出功率密度、高效率和極低的噪聲系數。

● 成功利用了 Ga₂O₃-on-SiC 異質集成平臺來克服 Ga₂O₃ 的散熱瓶頸，并將其應用于要求嚴苛的 RF 功率領域。

● 實驗證明了 Ga₂O₃ 器件在低噪聲性能方面具有比肩甚至超越傳統 HEMT 的潛力。

● 將 Ga₂O₃ RF 器件的性能推進到了一個新的高度，使其成為下一代通信和雷達系統中 RF 功率放大器的有力競爭者。

5. 結論

研究團隊成功制備了基于 β-Ga₂O₃/SiC 復合結構的 C 波段高射頻功率 MOSFET。通過采用高摻雜的 β-Ga₂O₃/SiC 復合結構，實現了對電流崩潰的精確控制、通道電阻的顯著降低以及熱量散發的有效提升。該器件展現出優異的性能，包括 730 mA/mm 的高電流密度、81 mS/mm 的峰值跨導，以及在 4 GHz 時 P_out = 3.5 W/mm、PAE = 15.1%，在 6 GHz 時 P_out = 3.2 W/mm、功率附加效率為 7.8%。同時，報告了氧化物射頻晶體管的微波噪聲特性，其中在 2 GHz 時 NF_min 為 1.4 dB，在 4–6 GHz 時為 1.8–2.5 dB。這些結果表明，β-Ga₂O₃-on-SiC 射頻功率 MOSFET 在未來高頻、高功率和低噪聲應用中具有巨大潛力。

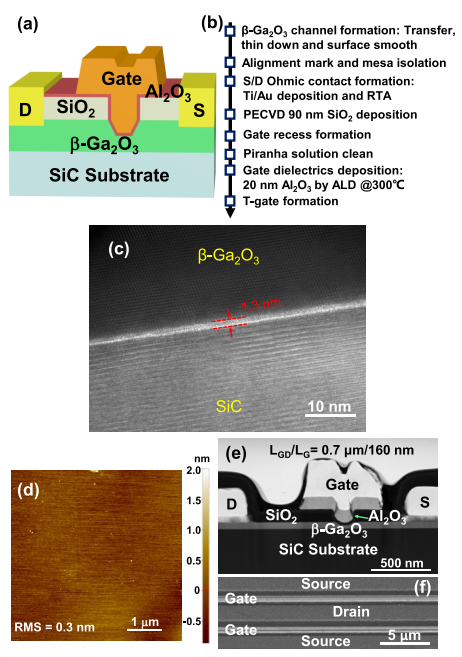

圖1. (a) 基于SiC襯底的β-Ga₂O₃射頻MOSFET的三維截面示意圖。 (b) β-Ga₂O₃-on-SiC 射頻功率 MOSFET 的關鍵制造工藝步驟。(c) β-Ga₂O₃Ga₂O₃/SiC 樣品的高分辨率透射電子顯微鏡（HRTEM）圖像。 (d) 經食人魚溶液處理的 β-Ga₂O₃ 薄膜的原子力顯微鏡（AFM）圖像。 (e) 設備聚焦離子束（FIB）截面圖像。 (f) 頂視掃描電子顯微鏡（SEM）圖像。

圖2. 表現良好的對數坐標 I_D&I_G–V_GS，（b）線性坐標 I_D–V_GS 以及 g_m–V_GS，（c）線性坐標 I_D–V_DS 特性，適用于 β-Ga₂O₃-on-SiC 射頻功率 MOSFET。(d) 當器件在固定 V_GS = 6 V 條件下，分別施加(V_GSQ, V_DSQ) = (0, 0 V)、(−10, 0 V)和(−10, 24 V)偏壓時，其脈沖 I_D–V_DS 測量結果。脈沖寬度和占空比分別為 50 µs 和 1%。

DOI：

doi.org/10.1109/TED.2025.3558492
